Tìm hiểu về cáp và đầu cáp tại việt nam

Tìm hiểu về cáp và đầu cáp tại việt nam

Ngày nay các loại cáp mạng rất phổ biến và thông dụng như cáp mạng commscope AMP cat5e, cat6e,…. Tuy nhiên tước đây, khi máy vi tính và mạng mới xuất hịên ở Việt Nam, giá thành các thiết bị mạng như HUB, Switch,...rất mắc, nên khi muốn nối 2 hay nhiều máy tính lại với nhau, các kỹ sự thiết kế mạng ở VN dùng loại cáp đồng trục. Cáp này trong lõi chỉ có một sợi dây đồng, chạy một đường thẳng và có 2 đầu End Point. Người ta khi muốn nối với PC, chỉ cần cắt ngay khúc giữa, nối vào một đầu chữ T là như vậy người ta không phải mua thiết bị phân nhánh như HuB, Switch... Tuy nhiên, chỉ cần trên đường dây có một sự cố nhỏ thì mạng LAN bị treo ngay và tốc độ truyền dữ liệu trên dây là rất chậm.

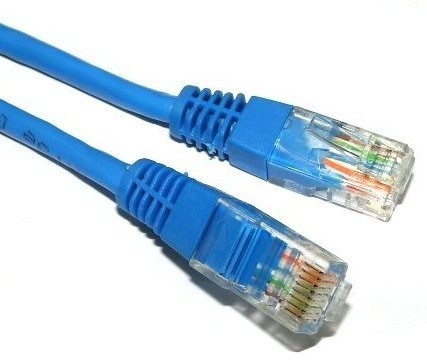

tim-hieu-ve-cap-va-dau-cap-tai-viet-nam-1



Sau đó, thiết bị phân nhánh trên mạng càng ngày càng được cải tiến và giá thành ngày càng rẻ. Các kỹ sư mạng đã bắt đầu nghĩ tới việc đầu tư cho LAN một thiết bị phân nhánh hiện đại như HUB và Switch. Theo đó, cáp mạng cũng thay đổi, không còn là dây đồng trục nữa mà là loại dây nhựa, lõi gồm nhiều dây nhỏ khác nhau. Việc này góp phần cải tiến tốc độ truyền dữ liệu một cách đáng kể trong mạng LAN. Từ tốc độ tối đa là 10Mpbs, nay có thể up lên đến 1Gpbs đối với loại cáp mạng commscope AMP cat5e, CAT6E(loại thông dụng) hiện nay.

Trong lõi gồm có 4 cặp dây xoắn với nhau theo từng cặp, mỗi cặp dây có màu sắc riêng. Một số nhà sản xuất cho mỗi dây một màu. Nhưng dây chuyên nghiệp chỉ có 4 cặp màu. Bao gồm 1 dây màu và một dây trắng sọc màu đỏ.

Cáp mạng commscope AMP cat5e 4 cặp dây xoắn nhau và 4 cặp màu

Bản thân các cặp dây xoắn cũng được thiết kế xoắn nhau ngay trong lõi nhựa của dây. Bên trong lõi nhựa còn có các sợi nilon để tránh nhiễm điện cho dây.

Chiều dài giới hạn của các dây khi tách xoắn cáp mạng commscope AMP cat5e hay các laoij khác là 2-5cm. Nếu vượt qua độ dài này, dữ liệu không thể truyền qua dây được. Vì vậy, một đầu cáp được gọi là đúng quy cách không bao giờ để các cặp dây nằm ngoài bọc nhựa quá 2-5cm.

Chiều dài giới hạn của dây cáp mạng nối giữa 2 thiết bị (PC, HUb, Switch,...) là khoảng 100 mét. Nếu vượt quá giới hạn này, dữ liệu truyền đi sẽ bị nhiễu và mất. Tuy nhiên, trong kỹ thuật, giới hạn này chỉ cho phép là dưới 85 mét.

Khi bỏ góc cua (men theo góc tường), góc giới hạn của dây cáp phải từ 90 độ trở lên. Nếu góc cua quá hẹp, ta có thể cuộn dây cáp thành vòng tròn ngay góc đó rồi đi tiếp. Nếu dây cáp bị bo góc dưới 90 độ thì dữ liệu sẽ bị mất hoặc nhiễu trên đường dây.



tim-hieu-ve-cap-va-dau-cap-tai-viet-nam-2



Các dụng cụ cần thiết để bấm đầu cáp mạng commscope AMP cat5e LAN

Dao hoặc dụng cụ tuốt dây: loại này hiện nay bán phổ biến ở VN. Loại dụng cụ tuốt dây còn đi kèm theo loại tool "nhấn cáp", rất hữu ích khi làm lỗ cắm cáp mạng trên tường. Nếu không các bạn vẫn có thể dùng dao để tuốt cáp và dùng vít để nhấn cáp.

Các loại Rack (Nhân Wallplate) gắn tường.

Kìm mạng: loại này dùng để bấm các thanh đồng nhỏ nằm ở trên đầu jack . Sau khi đẩy dây cáp vào đầu jack, ta dùng kìm đặt đầu jack vào và bấm chặt để các thanh đồng đi xuống, "cắn" vào lớp nhựa bao bọc lõi đồng của cáp. Các thanh đồng này sẽ là cầu nối với data từ dây cáp vào các Pin trong rack . Đôi khi không có kìm, có thể dùng búa nhỏ và thanh vít dẹp để đóng cho các thanh đồng cắn xuống.

 Bộ test cáp mạng: Nguyên lý hoạt động rất đơn giản, máy sẽ đánh số thứ tự cáp từ 1 đến 8. Mỗi lần test sẽ bắn tín hiệu lần lượt trên 1 pin(từ 1đến 8). Đầu nhận (recieve ) sẽ sáng đèn ở số thứ tự tương ứng.

Chia Layer – lớp cho các thiết bị mạng:

Có thể chia thành 3 layer sau:

- Layer 1: Hub, Repeater

- Layer 2: Bridge, Switch.

- Layer 3: Router, NIC (NIC chính là card mạng trên PC).
